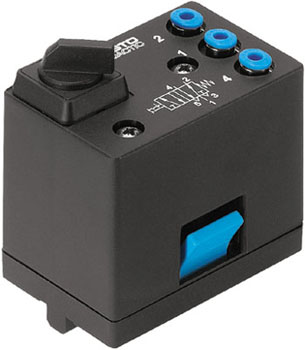

5/2-Wegeventil mit Wahlschalter

Durch Drehen des Wahlschalters wird das Ventil betätigt; der Durchfluss wird von 1 nach 4 freigegeben. Nach Loslassen des Wahlschalters bleibt der Schaltzustand erhalten. Bei Drehen des Wahlschalters in die Grundstellung wird der Durchfluss wieder von 1 nach 2 freigegeben.

Dieses Ventil basiert auf einem konfigurierbaren 5/n-Wegeventil. Sie finden dieses Ventil in der Bibliothek Häufig verwendete Wegeventile.

Einstellbare Parameter

Bezeichnung Bereich Standardwert
Gewünschte Position 0 ... 4 0
Normal-Nenndurchfluss 0.1 ... 5000 l/min 60
Stellzeit 1e-4 ... 10 s 0.02
Rückstellzeit 1e-4 ... 10 s 0.03
Betätigungskräfte
Bezeichnung Bereich Standardwert
Minimale Spannung 0.1 ... 300 V 20
Elektrisch links bei U_min 0.01 ... 100 N 70
Elektrisch rechts bei U_min 0.01 ... 100 N 70
Mechanisch links 0.01 ... 100 N 100
Mechanisch rechts 0.01 ... 100 N 100
Gegenkräfte
Bezeichnung Bereich Standardwert
Federkraft 0.01 ... 100 N 20
Minimale Kraft 0.01 ... 100 N 15
Min. Vorsteuerungskraft 0.01 ... 100 N 15
Wirkflächen
Bezeichnung Bereich Standardwert
Links 0.01 ... 100 cm2 1
Rechts 0.01 ... 100 cm2 1
Vorsteuerung links 0.01 ... 100 cm2 1.3
Vorsteuerung rechts 0.01 ... 100 cm2 1.3
Luftfeder links 0.01 ... 100 cm2 0.5
Luftfeder rechts 0.01 ... 100 cm2 0.5

Fehlermodelle

Fehlermodell Beschreibung
Kolben klemmt Das Ventil kann seine Schaltposition nicht verändern.
Mittelstellung belüftet Das Ventil verhält sich wie das folgende: 5/3-Wegeventil, beidseitig druckluftbetätigt, Mittelstellung belüftet
