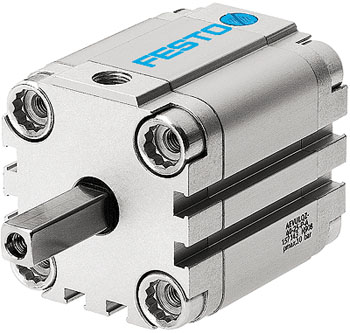

Zylinder, einfachwirkend, Rückstellfeder im Kolbenraum
Die Kolbenstange des einfachwirkenden Zylinders wird durch Zuschalten der Druckluft in die hintere Endlage gebracht. Nach Abschalten der Druckluft wird der Kolben durch eine Rückstellfeder im Kolbenraum in die vordere Endlage umgesteuert.
Einstellbare Parameter
Bezeichnung |
Bereich |
Standardwert |
Kolbendurchmesser |
1 ... 1000 mm |
20 |
Kolbenstangendurchmesser |
0 ... 1000 mm |
8 |
Kolbenstellung |
0 ... 5000 mm |
0 |
Maximaler Hub |
1 ... 5000 mm |
200 |
Einbauwinkel |
0 ... 360 deg |
0 |
Zylinderreibung
Bezeichnung |
Bereich |
Standardwert |
Referenzdruck |
0.1 ... 20 bar |
6 |
Referenzgeschwindigkeit |
0.1 ... 2 m/s |
1 |
Reibung bei dp_ref |
1 ... 5000 N |
120 |
Losbrechkraft bei dp_ref |
1 ... 5000 N |
12 |
Zylindermasse
Bezeichnung |
Bereich |
Standardwert |
Bewegte Masse |
0.01 ... 1000 kg |
0.3 |
Bezeichnung |
Bereich |
Standardwert |
Leckage |
0 ... 10 l/(min.bar) |
0 |
Federdruck bei x=0 |
0 ... 10 MPa |
0.05 |
Federdruck bei x=x_max |
0 ... 10 MPa |
0.1 |
Dämpfungslänge |
1 ... 100 mm |
10 |
Abgeleitete Parameter
Bezeichnung |
Bereich |
Standardwert |
Kolbenfläche |
0 ... 10000 cm2 |
2.0106 |
Ringfläche |
0 ... 10000 cm2 |
1.2252 |
Fehlermodelle
Fehlermodell |
Beschreibung |
Interne Leckage |
Es tritt eine interne Leckage auf. Der Wert der Leckage ist einstellbar. |
Leckage A |
Es tritt eine Leckage am linken Anschluss A auf. Der Wert der Leckage ist einstellbar. |
Leckage B |
Es tritt eine Leckage am rechten Anschluss B auf. Der Wert der Leckage ist einstellbar. |
Hohe Reibung |
Am Kolben tritt eine hohe Reibung auf. Der Wert der Reibung ist einstellbar. |
Parameter
Bezeichnung |
Bereich |
Standardwert |
Leckage |
0 ... 1000 l/(min.bar) |
1 |
Reibung |
0 ... 10000000 N.s/m |
10000 |
