Konfigurierbarer Zylinder

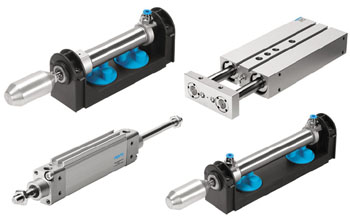

Der konfigurierbare Zylinder lässt sich über seinen Eigenschaftsdialog vielfältig anpassen. Sowohl die Bauart (einfachwirkend, doppeltwirkend) als auch die Ausprägung der Kolbenstangen (durchgehend, mit Magnetkupplung oder Schlitten) und deren Anzahl (keine, eine, zwei) lassen sich nahezu beliebig kombinieren. Auch eine Endlagendämpfung (ohne, mit, einstellbar) lässt sich festlegen. Das Symbol wird von FluidSIM entsprechend der eingestellten Konfiguration automatisch angepasst. Im Eigenschaftsdialog können außerdem eine zu bewegende Last einschließlich eventueller Haft- und Gleitreibung sowie ein variables Kraftprofil definiert werden. In der Komponentenbibliothek von FluidSIM finden Sie einige vorkonfigurierte Zylinder, die Sie in Ihren Schaltkreis einfügen und direkt verwenden können. Sollte kein passendes Symbol vorhanden sein, wählen Sie einfach dasjenige Bauteil aus, das dem gewünschten am ähnlichsten ist, öffnen Sie den Eigenschaftsdialog und passen Sie die Konfiguration und die Parameter entsprechend an.
