Synchronmotor

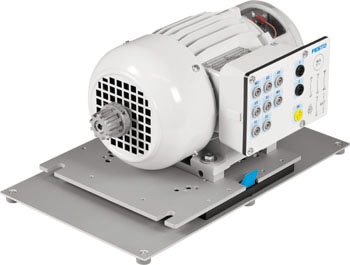

Der Synchronmotor ist eine Maschine zur Umwandlung elektrischer Energie in mechanische Energie (Drehbewegung). Es handelt sich um einen Drehstrommotor, in welchem der Läufer immer synchron mit dem Statordrehfeld läuft. Dieses Modell des Synchonmotors besitzt einen zusätzlichen Dämpferkäfig, damit er nach dem Prinzip des Asynchronmotors anlaufen kann.

Die Anschlüsse 1-3 dienen zum Anschluss des Drehstroms zur Erzeugung des Drehfeldes im Stator des Motors. Die Anschlüsse 5 und 6 dienen zum Anschluss eines Gleichstroms an die Erregerwicklungen. Der Anschluss 4 ist ein mechanischer Rotationsanschluss. Hier kann beispielsweise ein Motorenprüfstand oder ein weiterer Motor angeschlossen werden. (In der Verbindung wird die Drehrichtung normalerweise umgekehrt. Dies lässt sich in der Verbindungsleitung einstellen.) Die weiteren elektrischen Anschlüsse dienen zur Verbindung mit dem elektrischen Teil des Motorenprüfstandes.

Wird der Synchronmotor ohne Last im Leerlauf betrieben, so kann eine so genannte V-Kurve aufgenommen werden, die den Zusammenhang zwischen Erregerstrom und effektiven Ständerströmen widerspiegelt. Der Nennerregerstrom gibt die Stelle des minimalen Ständerstroms an, an der auch der Leistungsfaktor gleich 1 ist.

Mit dem Parameter Verhältnis Stromstärke : Max. Stromstärke kann der Nennerregerstrom als Verhältnis zum maximalen Erregerstrom angegeben werden. Der absolute Wert des Nennerregerstroms ergibt sich aus der Multiplikation des maximalen Erregerstroms mit dem angegebenen Verhältnis. (z.B. maximalen Erregerstrom 0,95 A * 0,5 = Nennerregerstrom 0,475 A).

Die charakteristischen Daten des Synchronmotors (wie z.B. Wicklungswiderstände, Induktivitäten, Polpaarzahl etc.) werden nach der Eingabe der Leistungsdaten im Hintergrund automatisch ermittelt. Details dazu finden Sie im separaten Abschnitt Simulation von rotierenden Maschinen.
