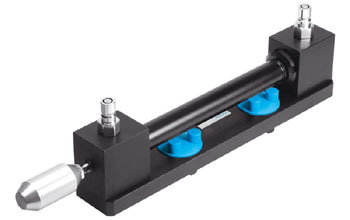

Zylinder, doppeltwirkend
Die Kolbenstange des doppeltwirkenden Zylinders wird durch wechselseitiges Zuschalten des Druckmediums umgesteuert. Auf dem Zylinderkolben befindet sich ein Permanentmagnet, über dessen Magnetfeld Näherungsschalter betätigt werden können.
Einstellbare Parameter
| Bezeichnung |
Bereich |
Standardwert |
| Kolbendurchmesser |
1 ... 1000 mm |
16 |
| Kolbenstangendurchmesser |
0 ... 1000 mm |
10 |
| Kolbenstellung |
0 ... 5000 mm |
0 |
| Maximaler Hub |
1 ... 5000 mm |
200 |
| Einbauwinkel |
0 ... 360 deg |
0 |
Zylinderreibung
| Bezeichnung |
Bereich |
Standardwert |
| Losbrechkraft |
0 ... 10000 N |
65 |
| Coulomb'sche Reibkraft |
0 ... 10000 N |
55 |
| Viskose Reibung |
0.1 ... 10000 N.s/m |
215 |
Zylindermasse
| Bezeichnung |
Bereich |
Standardwert |
| Bewegte Masse |
0.01 ... 1000 kg |
0.3 |
| Bezeichnung |
Bereich |
Standardwert |
| Leckage |
0 ... 10 l/(min.bar) |
0 |
| Federdruck bei x=0 |
0 ... 40 MPa |
0.4 |
| Federdruck bei x=x_max |
0 ... 40 MPa |
1 |
| Dämpfungslänge |
0 ... 100 mm |
10 |
Abgeleitete Parameter
| Bezeichnung |
Bereich |
Standardwert |
| Kolbenfläche |
0 ... 10000 cm2 |
2.0106 |
| Ringfläche |
0 ... 10000 cm2 |
1.2252 |
Fehlermodelle
| Fehlermodell |
Beschreibung |
| Interne Leckage |
Es tritt eine interne Leckage auf. Der Wert der Leckage ist einstellbar. |
| Hohe Reibung |
Am Kolben tritt eine hohe Reibung auf. Der Wert der Reibung ist einstellbar. |
Parameter
| Bezeichnung |
Bereich |
Standardwert |
| Leckage |
0 ... 1000 l/(min.bar) |
0.035 |
| Viskose Reibung |
0 ... 10000000 N.s/m |
10000 |
