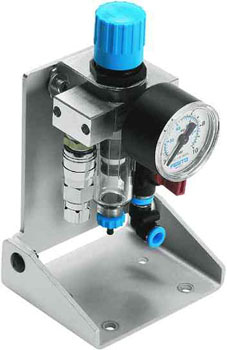

Einschaltventil mit Filterregelventil
Das Bauteil besteht aus einem Manometer, einem Einschaltventil, und einem Filter mit Wasserabscheider.
Der Filter mit Wasserabscheider reinigt die Druckluft von Schmutz, Rohrsinter, Rost und Kondenswasser. Das Druckregelventil regelt die zugeleitete Druckluft auf den eingestellten Betriebsdruck und gleicht Druckschwankungen aus. Das Manometer zeigt den eingestellten Druck. Das Einschaltventil/Absperrventil belüftet/entlüftet die gesamte Steuerung.
Einstellbare Parameter
Druckregelventil
Bezeichnung |
Bereich |
Standardwert |
Solldruck |
0 ... 2 MPa |
0.4 |
Normal-Nenndurchfluss |
0.1 ... 5000 l/min |
110 |
Wegeventil
Bezeichnung |
Bereich |
Standardwert |
Normal-Nenndurchfluss |
0.1 ... 5000 l/min |
500 |
Filter
Bezeichnung |
Bereich |
Standardwert |
Normal-Nenndurchfluss |
0.1 ... 5000 l/min |
1000 |
Fehlermodelle
Fehlermodell |
Beschreibung |
Bauteil verstopft |
Das Bauteil ist verstopft. Der eingeschränkte Durchfluss kann vorgegeben werden. |
Parameter
Bezeichnung |
Bereich |
Standardwert |
Normal-Nenndurchfluss |
0 ... 5000 l/min |
10 |
