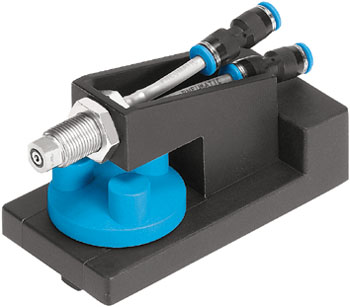

Staudruckventil
Das Staudruckventil mit Stößelsteuerung wird durch die Planfläche des Zylindernockens betätigt. Bei Betätigung des Stößels strömt solange Druckluft ins Freie, bis die Düse verschlossen wird. Jetzt baut sich am Ausgang 2 ein Signal bis zur Höhe des Speisedrucks auf.
Im Simulationsmodus kann das Ventil auch durch Klicken auf die Komponente umgeschaltet werden, ohne dass ein Zylinder das Ventil betätigt.
Einstellbare Parameter
Bezeichnung |
Bereich |
Standardwert |
Gewünschte Position |
0 ... 4 |
0 |
Normal-Nenndurchfluss |
0.1 ... 5000 l/min |
60 |
Stellzeit |
1e-4 ... 10 s |
0.02 |
Rückstellzeit |
1e-4 ... 10 s |
0.03 |
Betätigungskräfte
Bezeichnung |
Bereich |
Standardwert |
Minimale Spannung |
0.1 ... 300 V |
20 |
Elektrisch links bei U_min |
0.01 ... 100 N |
70 |
Elektrisch rechts bei U_min |
0.01 ... 100 N |
70 |
Mechanisch links |
0.01 ... 100 N |
100 |
Mechanisch rechts |
0.01 ... 100 N |
100 |
Gegenkräfte
Bezeichnung |
Bereich |
Standardwert |
Federkraft |
0.01 ... 100 N |
20 |
Minimale Kraft |
0.01 ... 100 N |
15 |
Min. Vorsteuerungskraft |
0.01 ... 100 N |
15 |
Wirkflächen
Bezeichnung |
Bereich |
Standardwert |
Links |
0.01 ... 100 cm2 |
1 |
Rechts |
0.01 ... 100 cm2 |
1 |
Vorsteuerung links |
0.01 ... 100 cm2 |
1.3 |
Vorsteuerung rechts |
0.01 ... 100 cm2 |
1.3 |
Luftfeder links |
0.01 ... 100 cm2 |
0.5 |
Luftfeder rechts |
0.01 ... 100 cm2 |
0.5 |
Fehlermodelle
Fehlermodell |
Beschreibung |
Kolben klemmt |
Das Ventil kann seine Schaltposition nicht verändern. |
Leckage zwischen 1 und 3 |
Es tritt eine interne Leckage zwischen den Anschlüssen 1 und 3 auf. Der Wert der Leckage ist einstellbar. |
Parameter
Bezeichnung |
Bereich |
Standardwert |
Normal-Nenndurchfluss |
0 ... 5000 l/min |
1000 |
